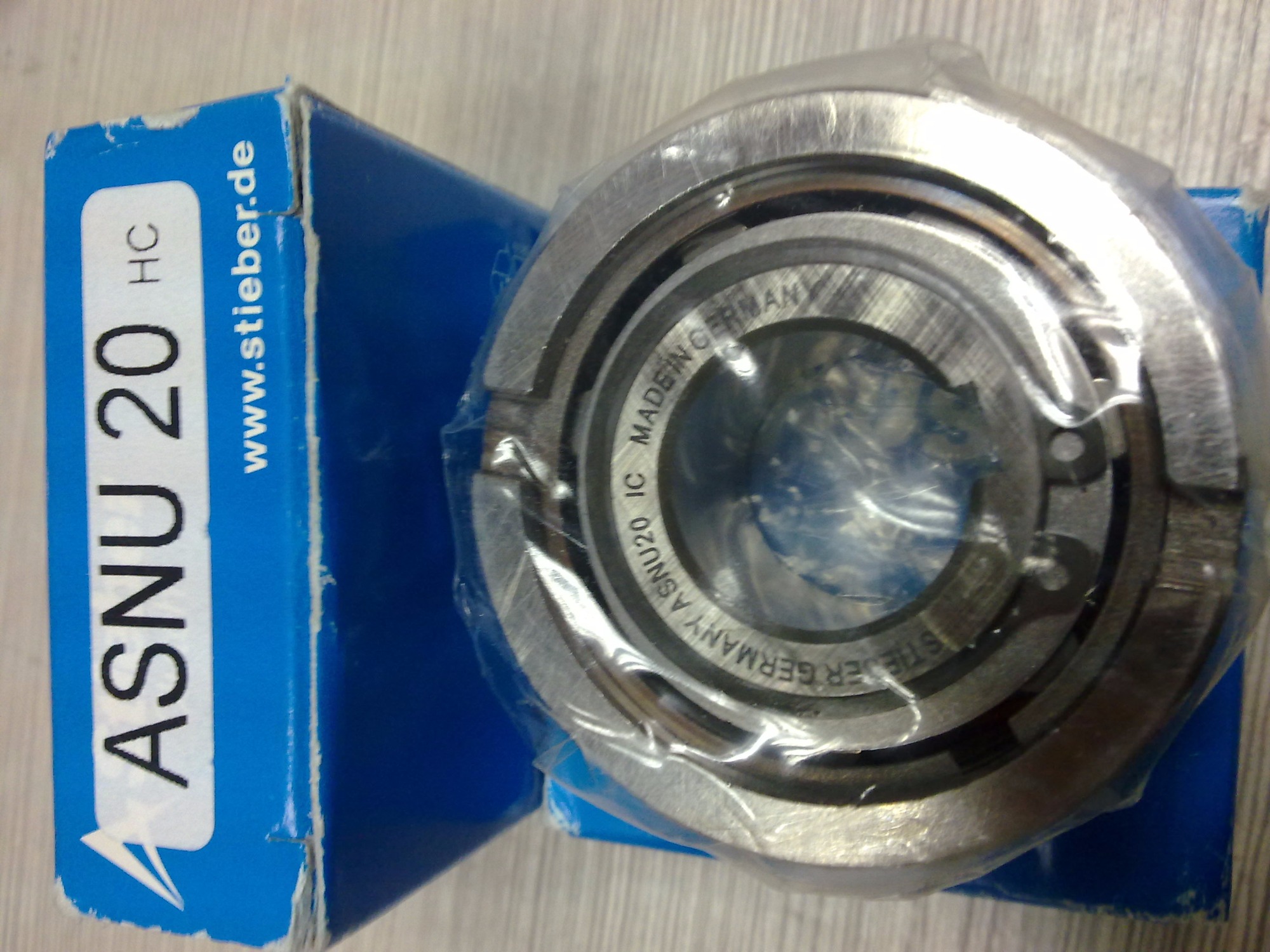

德國STIEBER軸承 ASNU系列單向軸承
ASNU型號為滾柱型單向離合器無軸承支撐。ASNU型號需要配合軸承安裝以防止軸向應力與徑向應力，使用者亦需提供潤滑油脂供應及外部的油封。外型尺寸與63系列滾珠軸承相同。內環與工件軸用鍵槽方式安裝。外環之尺寸公差為n6須緊配壓入公差H7的機壁中，外環二側之固定槽用于固定外環與機壁以傳導扭力。若機壁孔之公差為K6，則不需使用外環二側之固定槽，但外環之機壁必需剛性夠，機壁不致于在單向離合器緊配后產生變形。此型設計可接受內環與外環之軸向位移 ± S/2。
| Type | Size | Overrunning speeds | Weight | Resistance torque | ||||||||||
| ASNU (NFS) | dH7 | TKN1) | nimax2) | namax3) | Dn6 | L | D5 | b | t | s | e | f | TR | |
| mm | Nm | min-1 | min-1 | mm | mm | mm | mm | mm | mm | mm | mm | kg | Ncm | |
| 8 | 9,2 | 3300 | 5000 | 35 | 13 | 28 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 9,2 | 3300 | 5000 | 35 | 13 | 28 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 24 | 2400 | 3600 | 42 | 18 | 37 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 39 | 2300 | 3400 | 47 | 19 | 40 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 62 | 2100 | 3100 | 52 | 21 | 42 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 100 | 1700 | 2600 | 62 | 24 | 51 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 204 | 1400 | 2200 | 72 | 27 | 60 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 306 | 1200 | 1900 | 80 | 31 | 70 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 430 | 1100 | 1700 | 90 | 33 | 78 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 624 | 1000 | 1600 | 100 | 36 | 85 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 810 | 850 | 1350 | 110 | 40 | 92 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1460 | 750 | 1050 | 130 | 46 | 110 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 1840 | 600 | 950 | 150 | 51 | 125 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 2620 | 550 | 850 | 170 | 58 | 140 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 4260 | 500 | 750 | 190 | 64 | 160 | 20 | 8,0 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 5800 | 450 | 680 | 215 | 73 | 175 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 10800 | 370 | 550 | 260 | 86 | 215 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 21300 | 300 | 460 | 320 | 108 | 260 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 35600 | 230 | 350 | 420 | 138 | 350 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
1)Tmax＝2,5×TKN | ||||||||||||||
